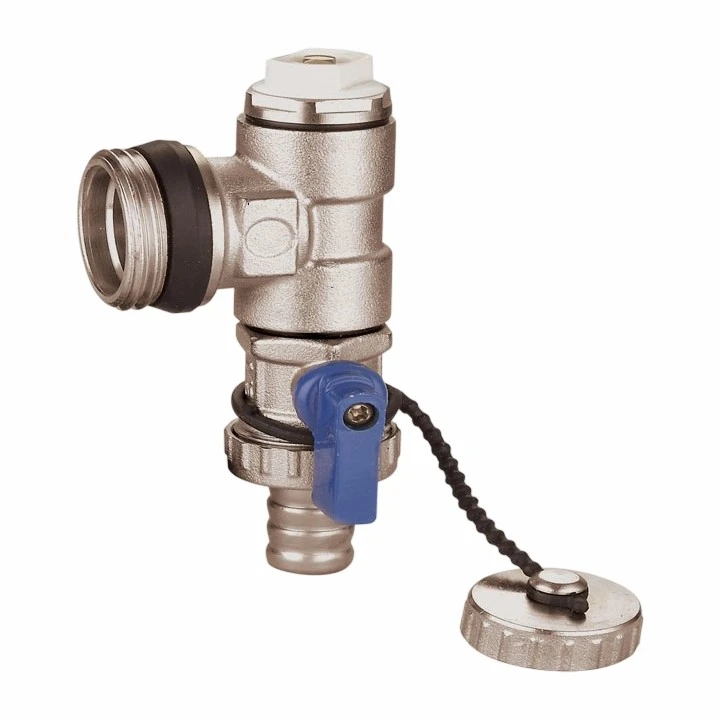

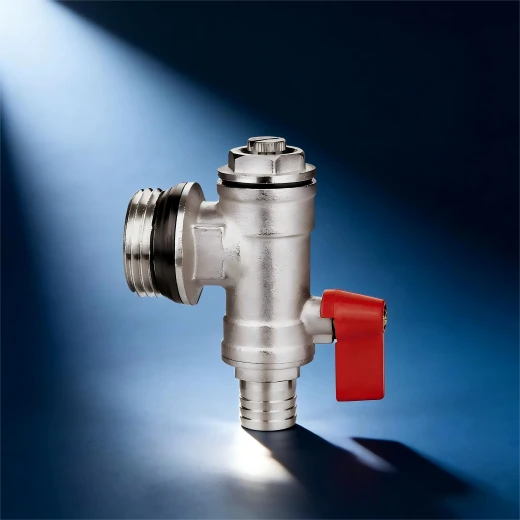

صمام التصريف

مقدمة

صمام الصرف (صمام تخفيف الضغط) هو جهاز حماية الضغط التلقائي المصمم لأنظمة خطوط الأنابيب والحاويات. وتتمثل وظيفتها الأساسية في الفتح تلقائيًا عندما يتجاوز ضغط النظام الحد المحدد مسبقًا، وتفريغ السوائل الزائدة لتقليل الضغط الداخلي ومنع تلف خطوط الأنابيب أو الأوعية أو المعدات الناجمة عن الضغط الزائد. يتم استخدام الصمام المدمج في الهيكل وعالي الاستجابة، على نطاق واسع في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وإمدادات المياه والصرف الصحي، ونقل السوائل الصناعية، وأنظمة التحكم في الغاز، وهو بمثابة عنصر حاسم لضمان السلامة التشغيلية.

المزايا الرئيسية

● حماية سلامة موثوقة

استجابة دقيقة للضغط مع عتبات تخفيف قابلة للتخصيص (النطاق المشترك: 0.1 ميجا باسكال - 2.5 ميجا باسكال)

تشغيل تلقائي بالكامل دون تدخل يدوي، مما يمنع انفجار الأنابيب أو تعطل المعدات بسبب تراكم الضغط

● هيكل بسيط وسهل الصيانة

المكونات الرئيسية تشمل فقط جسم الصمام، قلب الضبط، ومنفذ الختم، مما يسمح بالتفكيك والاستبدال بسهولة

متوفر بمواد مقاومة للتآكل مثل النحاس والفولاذ المقاوم للصدأ لبيئات الوسائط المختلفة

● تنظيم التدفق المتكامل

يؤدي ضبط الفتحة الأساسية إلى تعديل تدفق التنفيس من أجل إطلاق الضغط بشكل سلس

يوازن بين حماية ضغط النظام والتحكم في ثبات التدفق

● قابلية التطبيق على نطاق واسع

مناسب للمياه والبخار والزيوت والهواء المضغوط وغيرها من السوائل غير المسببة للتآكل

يمكن تركيبه عموديًا أو أفقيًا لاستيعاب تخطيطات خطوط الأنابيب المختلفة

المواصفات الفنية

غرض	مواصفة
مادة الجسم	النحاس
مادة الختم	مطاط النتريل (NBR)، مطاط الفلوروكربون (FKM)، بولي تترافلوروإيثيلين (PTFE)
نطاق الضغط	ضبط الضغط: 0.05 ميجا باسكال - 2.5 ميجا باسكال (قابل للتعديل) الأعلى. ضغط العمل: أقل من أو يساوي 1.1 × الضغط المحدد
نطاق درجة الحرارة	المعيار: -10 درجة إلى 120 درجة درجة الحرارة العالية (الأختام الخاصة): أقل من أو يساوي 200 درجة
نوع الاتصال	G½″
الوسائط المناسبة	الماء والبخار والهواء المضغوط والزيت الهيدروليكي والغازات الخاملة وما إلى ذلك (حسب المواد)
الشهادات	ISO 4126 (المتطلبات العامة لصمام الأمان)، ASME I/VIII (معدات الضغط) اختياري: CE‑PED، TSG (الكود الفني لسلامة المعدات الخاصة)
